Двухвинтовые насосы

Двухвинтовые и мультифазные насосы и насосные установки 2ВВДвухвинтовые и мультифазные насосы и насосные установки 2ВВ
Двухвинтовые и мультифазные насосы и насосные установки 2ВВДвухвинтовые и мультифазные насосы и насосные установки 2ВВ
Двухвинтовые и мультифазные насосы и насосные установки 2ВВДвухвинтовые и мультифазные насосы и насосные установки 2ВВ
Двухвинтовые и мультифазные насосы и насосные установки 2ВВДвухвинтовые и мультифазные насосы и насосные установки 2ВВ
Двухвинтовые и мультифазные насосы и насосные установки 2ВВДвухвинтовые и мультифазные насосы и насосные установки 2ВВ
Для нефти и нефтепродуктов
Для вязких жидкостей
Мультифазные жидкости
Подача, м³/час:
1...600
Высота всасывания, м:
5
Вязкость, сСт:
5000
Размер твёрдых частиц, мм:
0,2
Давление, МПа:
0,6...4
Для уточнения стоимости оставьте свои контактные данные

Двухвинтовые насосы Российского производства компании АО "Корвет" применяются для перекачки различных видов взрывоопасных и горючих жидкостей: сырая нефть, нефть с парафинами, сверхвязкая нефть, мазут, смазочные материалы и подобные жидкости с вязкостью до 5000 сСт и плотностью до 1200 кг/м3, возможно присутствие незначительных механических примесей. Мультифазные насосные агрегаты способны перекачивать жидкости с содержанием газа до 80%. Двухвинтовые насосы могут быть использованы взамен трехвинтовых, шестеренных и даже одновинтового насосного агрегата. Благодаря своей конструкции они являются более надежными и долговечными агрегатами.

Двухвинтовые насосы высокого давления

В корпусе насоса расположены две винтовые пары с противоположным направлением витков. Крутящий момент на насос передается от вала электродвигателя посредством муфты на ведущий вал насоса. В корпусе насоса винты двигаются в противоположные стороны. Крутящий момент передается от ведущего вала к ведомому посредством зубчатой передачи.

Шестерни зубчатой передачи находятся в масляной ванне редуктора (без соприкосновения с перекачиваемой жидкостью), что обеспечивает плавность и бесшумность работы насоса.

Радиальные и осевые силы, возникающие при вращении винтов сбалансированы. Подшипники защищены от перекачиваемой жидкости одинарными уплотнениями с дополнительной защитной ступенью или двойными торцевыми уплотнениями, которые подвергаются действию только давления всасывания.

Принцип работы оборудования

Двухвинтовой насос относится к роторным насосам объемного типа. Двухвинтовые насосы работают по следующему принципу: перекачиваемая жидкость поступает в насос через всасывающий патрубок, где разделяется на два потока. Далее жидкость поступает в полости винтов и затем вдоль оси насоса в нагнетательную область, давление увеличивается на каждом витке винтовой нарезки.

насос

Основные узлы двухвинтового насоса

  • Сварной корпус насоса.
  • Корпус редуктора.
  • Винтовая пара, за счет которой происходит перекачка, включает в себя ведущий и ведомый валы с винтовой нарезкой.
  • Предохранительный клапан защищает насос от механического разрушения при избыточном давлении, путём автоматического перепуска жидкости на всасывающую линию насоса.
  • Одинарные торцевые уплотнения с дополнительной защитной ступенью или двойные торцовые уплотнения.

Технические особенности двухвинтового насоса 2ВВ

  • Высокая устойчивость проточной части к износу. Шаг винта подбирается в соответствии с характеристиками перекачиваемой среды. При наличии механических примесей, зазор между винтами подбирается больше.
  • Мощный укороченный вал не допускает деформации от действия гидравлических сил внутри насоса, что позволяет уменьшить зазоры между винтами и корпусом насоса. Такая конструкция приводит к значительному снижению влияния изгибающего момента на внешнюю поверхность вала и действия сил между винтами.
  • Двухзаходные винты, имеющие большое количество шагов в рабочей зоне винта позволяет постепенно сжимать газ, что способствует плавной работе при большой степени сжатия.
  • Геометрия винтовой пары собственной разработки, позволяет работать с высокой эффективностью при малых энергетических затратах. Так же особая геометрия винтов,
  • Специальная обработка поверхности винтовой пары, придает большую поверхностную твердость и износостойкость.
  • На винтовой насос можно установить самовсасывающее оборудование, которое позволит заполнить насос перед запуском.

Компания «Корвет» использует в своих разработках опыт ведущих зарубежных брендов, таких как Leistritz или Bornemann, что позволяет создавать отечественные насосы, способные заменить лучшие зарубежные аналоги по программе импортозамещения, а по совокупности «цена-качество» имеют преимущества.

Преимущества двухвинтового насоса:

  • КПД не менее 60%.
  • Перекачка мультифазных и высоковязких жидкостей с содержанием газа до 80%.
  • При работе отсутствует турбулентные потоки в жидкости, пульсации, перемешивания, вибрации. Низкий уровень шума.
  • Износоустойчивость за счет отсутствия контакта между винтовыми парами и корпусом насоса, а так же специальной обработке винтов.
  • В насосе используются подшипники закрытого типа, конструкция которых предохраняет поверхности трения подшипников от попадания грязи и посторонних предметов.
  • Высокая производительность обеспечивается при использовании привода с регулируемым числом оборотов или инвертора способного функционировать на высоких скоростях вращения благодаря низкой инерции винтов.
  • Синхронизированный шестерни, предотвращают трение между винтами, увеличивая срок службы насоса.
  • Предусмотрена рубашка обогрева для перекачивания высоковязких жидкостей, а так же для прогрева насоса перед пуском.
  • В насосах используются торцевые уплотнения, которые являются надежной защитой от протекания рабочей жидкости в подшипниковый узел.

Области применения двухвинтовых насосов:

  • Внутрипарковая перекачка нефтепродуктов, мазута, сырой нефти.
  • Добыча нефти, способность перекачивать многофазные среды с содержанием газа. Насос, изготовленный из нержавеющей стали, обладает высокой стойкостью к коррозии.
  • Пищевая промышленность, перекачка густых продуктов.
  • Перекачка битума и холодной вязкой нефти.

Технические характеристики товара "Двухвинтовые и мультифазные насосы и насосные установки 2ВВ"

Производительность, м³/час1...600
Давление на выходе, МПа0,6...4
Высота всасывания на номинальном режиме, м.до 5
Температура перекачиваемой жидкости, °С+120
Плотность рабочей среды, кг/м³до 1200
Вязкость рабочей среды, сСтдо 5000
Объемная концентрация твердых частиц, %0,2
Максимальный размер твердых частиц в жидкости, мм.до 0,2
Частота вращения насоса, об/мин750, 1000, 1500
Мощность электродвигателя, кВт2,2...500
Шаг винта насоса, мм.20...180
Условный проход штуцеров, мм. (всас/напор)80...300

Технические характеристики модельного ряда Двухвинтовых и мультифазных насосных установок 2ВВ:

Типоразмер насоса
(диаметр винтовой нарезки, мм.)
Шаг винта насоса, мм. Подача насоса, м3/час
Мощность эл. двигателя, кВт
Давление на выходе,
МПа
Условный проход,
мм. (вх./нап.)
Плотность перекачиваемой жидкости до, кг/м3
Вязкость перекачиваемой жидкости до, сСт
2ВВ 78 20, 30 1...15 2,2...22 0,6...4,0 80/80 1200 5000
2ВВ 91 24,27,35 3…30 4...37 0,6...4,0
100/80 1200
5000
2ВВ 104 27,30,35,
40,48
5…45 7,5...55 0,6...4,0
125/100 1200
5000
2ВВ 130 25, 26, 33, 39, 50, 60, 75
7…80 15...110 0,6...4,0
150/150 1200
5000
2ВВ 156 25, 28, 30, 33, 39, 47, 50, 60, 70, 72, 78, 84, 85
10...140 22...160 0,6...4,0
200/200 1200
5000
2ВВ 182 28, 30, 33, 46, 50, 54, 56, 70, 84, 85, 90, 94, 105
20...250 30...250 0,6...4,0
200/200
1200
5000
2ВВ 208 30, 33, 36, 40, 45, 52, 62, 96, 105, 160
40...500 55...315 0,6...4,0
250/250 1200
5000
2ВВ 247 40, 50, 62, 65, 74, 80, 85, 90, 95, 105, 114, 120, 130, 180 80...600 90...500 0,6...4,0
300/250 1200
5000

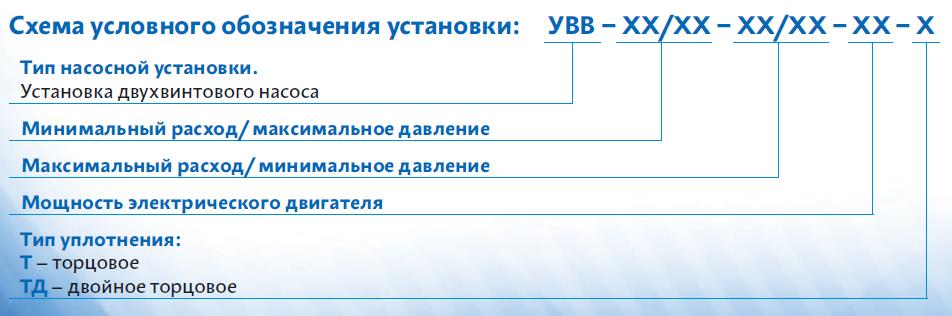

Условные обозначения:

Код Значение
1Тип установки
2ВВ Установка двухвинтового насоса
2Диаметр винта
182 182 мм.
3Шаг винтов
56 56 мм.
4Номинальная подача рабочей среды
90 90 м3/час
5Давление рабочей среды, на выходе из насоса (на напорном патрубке)
2,5 2,5 МПа
6Тип уплотнения
Т
Торцевое уплотнение
ТД Двойное торцовое уплотнение
7Мощность электродвигателя
132   132 кВт
8Число полюсов электродвигателя (определяет число оборотов вращения вала)
4 4 - 950 об./мин.

Пример условного обозначения:

1 2 3 4 5   6   7   8
2ВВ (насосная установка)182    56   90   2,5   Т   132
2ВВ (насос) 182    56 90    2,5
